鍛鋼球閥
產品型號:Q11F/H
產品引用標準:
鍛鋼球閥符合MSS-SP-118與BS5352。檢驗與測試按API598/API6D,標記按MSS-SP-25

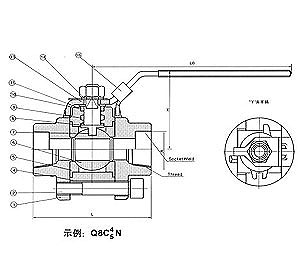

   產品結構特點: 鍛鋼球閥有兩種設計形式.一種是二片式結構,其中部螺紋連接,并以PTFE墊片密封;另一種是三片式結構,中部用螺栓栓結.根據所選的閥座與墊片/填料的材料不同,適應不同的工作溫度和介質.
  全徑/縮徑
  90度定位和帶鎖結構
  特殊形式的“Y”頭手柄
  防火和防靜電設計
  一對相向的蝶形彈簧墊
  防吹出閥桿
  閥桿中部雙重密封結構
  螺栓、螺紋墊片密封閥蓋
  承插端符合ASME B16.11
  螺紋連接端(NPT)符合ANSI/ASME B1.20.1
主要技術參數:
序號
零件名稱
CS ASTM
SS ASTM
Type A105N
Type F304(L)
Type F3316(L)
1.4
閥體接體,閥蓋
ASTM A105N
A182 F304(L)
A182 F316(L)
2
內六角螺栓
A193 B7
A193 B8
A193 B8M
5,8,10
密封圈
尼龍1010/RPFE+Cu粉/PPL
6,7
球體閥桿
A182 F410
A182 F304(L)
A182 F316(L)
9
橡膠O型圈
氟橡膠
11
壓套
A182 F410
A182 F304(L)
A182 F316(L)
13
手柄
A182 F321
14
螺母
A194 2H
A194 8
A194 8
15
鎖卡
A182 F321
注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼;

主要外形尺寸:

尺寸\\口徑
1/2″
3/4″
1″
11/2″
2″
L
71
96
116
128
140
A
21.8
27.1
33.8
48.7
61.1
NPT
1/2″
3/4″
1″
11/2″
2″
LO
108
146
178
178
200
H
51
62
81
85
100
